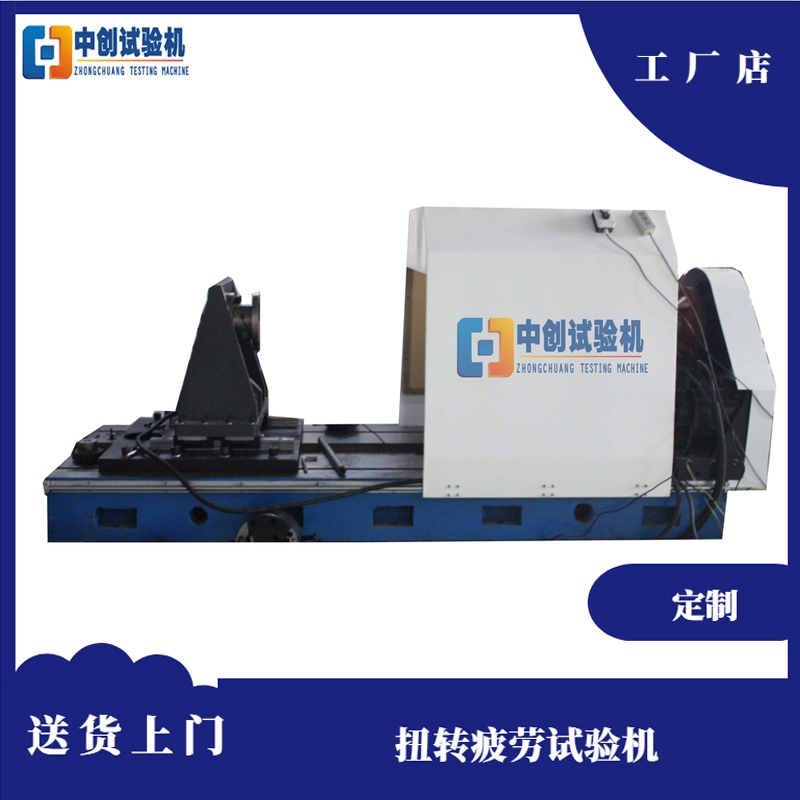

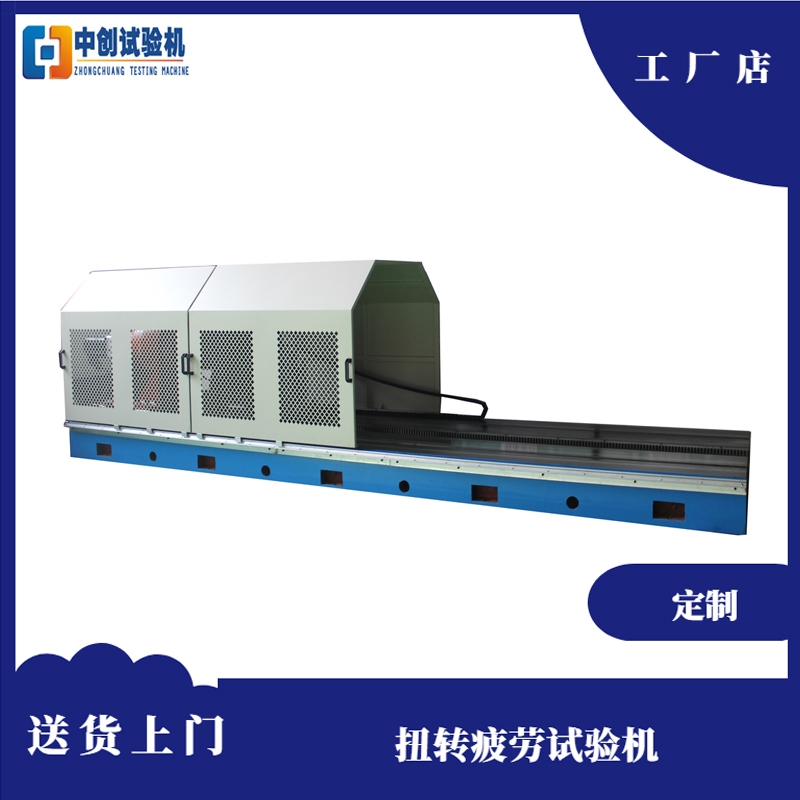

一套完整的動力轉向器總成扭轉試驗機通常包括:
機械框架: 高剛性的臺架,用于安裝所有組件,確保測試過程中穩定無振動。
伺服扭矩電機: 作為輸入端,精確模擬駕駛員轉動方向盤的力和速度。
伺服加載作動器: 作為輸出端,模擬作用在齒條上的各種負載(如車輪與地面的摩擦力、回正力等)。對于電動助力轉向器,還需要模擬電負載。
高精度傳感器:
扭矩傳感器: 分別測量輸入和輸出端的扭矩。
角度/位移傳感器: 測量輸入軸的轉角和輸出齒條的位移。
壓力傳感器: 對于液壓助力轉向,還需測量油路壓力。
溫度傳感器: 監測油液或電機溫度。
夾具工裝: 用于快速、可靠地裝卡不同型號的轉向器總成,通常要求具備高互換性和便捷性。
液壓/電氣系統:
液壓系統: 為液壓助力轉向提供可控的油源,或?yàn)榧虞d作動器提供動力。
電氣系統: 為EPS提供電源和信號模擬,并控制整個測試臺。
計算機控制系統與軟件:
核心部分,用于設置測試參數(扭矩、轉速、位移、負載等)、創建復雜的測試流程。
實時數據采集,記錄所有傳感器數據。
數據處理與分析,自動生成測試報告和曲線。
具備安全報警和緊急停機功能。
關鍵技術與參數
在選擇或評估該設備時,需關注以下技術參數:
扭矩測量范圍與精度: 輸入/輸出扭矩的量程,精度通常需達到±0.5% FS或更高。
轉速/角度控制范圍與精度: 模擬方向盤轉動的速度和角度。
加載能力與動態響應: 模擬負載的大小和頻率響應能力。
測試臺剛性: 直接影響高頻測試結果的準確性。
數據采樣率: 越高越能捕捉瞬態現象。
軟件功能: 是否易于編程,測試流程是否靈活,是否符合相關測試標準(如國標、ISO、SAE等)。
