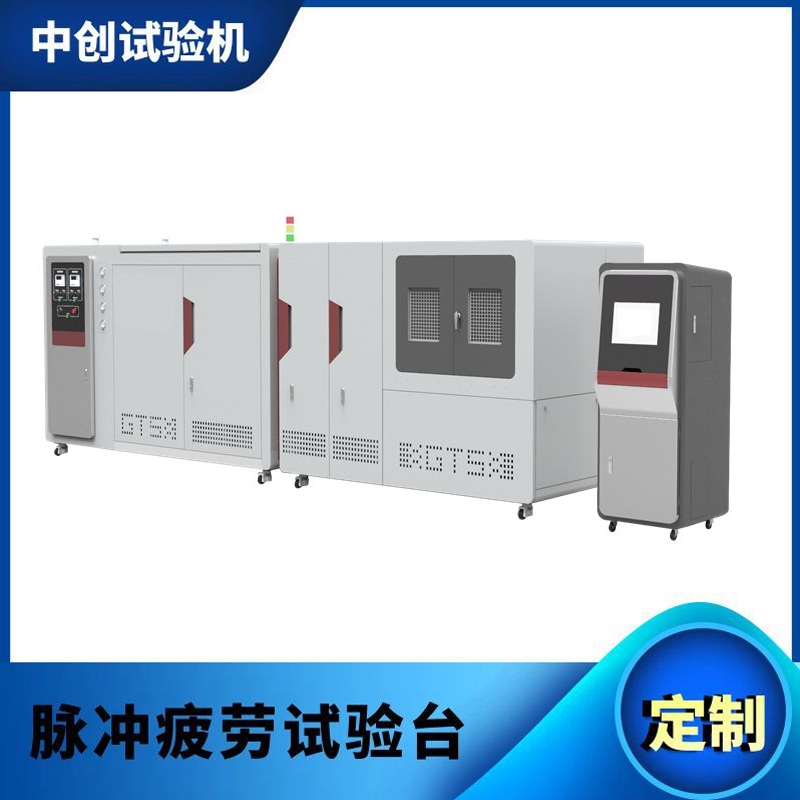

一、 設備概述與目的動力轉向管脈沖疲勞試驗機

核心目的：在受控環境下，對軟管樣本持續施加遞增的液體壓力，直到其發生破裂，從而測得軟管的爆破壓力。

主要作用：

1. 驗證產品安全系數：檢驗軟管的爆破壓力是否達到或超過國家/行業標準規定的最小爆破壓力值。動力轉向管脈沖疲勞試驗機

2. 評估產品質量與一致性：用于生產過程中的質量控制，確保批量產品的強度穩定性。

3. 新產品研發與改進：為新材料、新結構或新工藝的軟管設計提供關鍵的強度數據。

4. 區分性能等級：測試不同品牌或批次產品的極限承壓能力。

二、 系統組成與結構

一臺典型的爆破試驗機通常包括：

1. 高壓壓力系統：

• 高壓泵：核心動力源，通常采用電動氣動泵或電動液壓泵，能產生的壓力（可達100MPa甚至更高）。

• 壓力容器/增壓缸：用于將泵輸出的壓力放大。

• 蓄能器：穩定系統壓力，減少壓力波動。

2. 夾持與密封系統：

• 專用夾具：用于牢固地夾緊被試軟管的兩端，防止在爆破前接頭滑脫。夾具設計需適應不同管徑和接頭形式。

• 密封接頭：確保與軟管連接處的高壓密封性，通常可更換以適應不同螺紋規格。

3. 壓力測量與控制系統：

• 高精度壓力傳感器：實時測量并傳輸管路內的壓力值，要求量程寬、精度高、響應快。

• 計算機或PLC控制器：控制整個測試流程，如設置壓力速率、保壓等。

• 電氣控制閥：精確控制壓力的加載、保持和釋放。

4. 安全防護系統（至關重要！）：

• 防爆箱/防護罩：一個堅固的金屬箱體，將整個測試區域封閉，用于在軟管爆破時吸收能量和飛濺的碎片，保護操作人員和周圍設備。這是強制性安全裝置。

• 安全閥/泄壓閥：防止系統壓力意外超過設定極限。

• 緊急停止按鈕：在緊急情況下立即切斷動力并泄壓。

5. 數據采集與輸出系統：

• 軟件系統：在電腦屏幕上實時顯示“壓力-時間"曲線。

• 數據記錄器：自動記錄并保存測試過程中的最大爆破壓力值、測試時間等數據。測試結束后，可生成測試報告。

三、 工作原理與測試流程

1. 樣品準備：截取一段規定長度的軟管樣品，并按要求安裝好接頭。

2. 安裝樣品：將樣品安裝在夾具上，并確保密封良好。關閉并鎖緊防爆箱門。

3. 參數設置：在控制軟件中設置測試參數，主要是 “升壓速率" （如 MPa/s）。標準通常對加壓速度有明確規定。

4. 開始測試：啟動設備，高壓泵開始工作，向軟管內部平穩地施加壓力。

5. 壓力監控：系統持續加壓，軟件實時繪制壓力曲線。在此期間，操作人員應遠離防爆箱。

6. 測試終止：當軟管無法承受壓力時，會發生爆破（通常伴隨巨響）。壓力傳感器會瞬間捕捉到壓力的峰值，即 “爆破壓力" 。

7. 數據記錄與分析：系統自動記錄爆破壓力值，并停止加壓。打開防護箱，取出已損壞的樣品，分析破裂位置和形態（如管體破裂、接頭拔脫等）。

8. 生成報告：軟件根據存儲的數據生成測試報告。
